Gutbrod TURBO HBSR 04011.03 (1992) Basic machine Ricambi

Screw

Articolo numero:
22.3419.28
Posizione:
16
Modell Year:
TURBO HBSR / 1992
DINNORM:
M8X35 Zn glcB 8.8 710-1718
3.05 €
Tutti i prezzi includono l'IVA nell'UE, in più spedizione
Quantità:
Dettagli di contatto Sicurezza del prodotto
Articolo aggiunto al carrello1
yellow Sarà ordinato per te. Tempi di consegna da 5 a 14 giorni lavorativi circa.

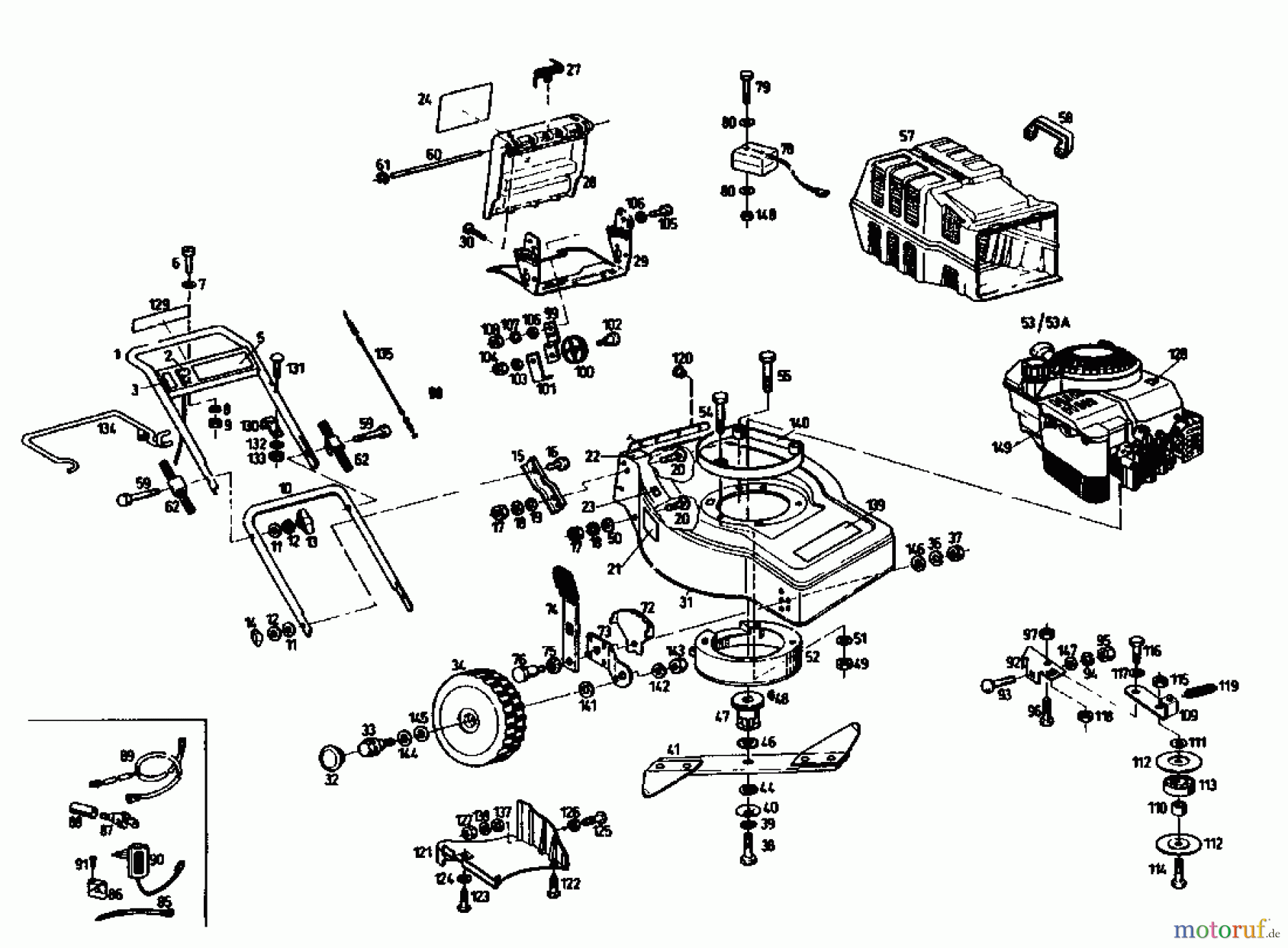

Gutbrod Petrol mower self propelled TURBO HBSR 04011.03 (1992) Basic machine
PosizioneArticolo numeroDescrizione
1 079.06.671Upper handle assy.
2 079.12.716Gas lever assy.
3 000.50.323Decal
5 000.50.101Decal
6 23.5422.13CROSS RECESSED RAISED CHEESE
7 24.6481.14WASHER A6.4 DIN 125-ST
8 24.8195.14LOCK WASHER
9 24.1421.14Nut
10 079.06.143Lower handle
11 24.6481.18WASHER 8.4 DIN125
12 24.8191.18L-washer
13 000.02.462WING NUT
14 000.02.377WING NUT
15 079.05.230Handle bracket
16 22.3419.28Screw
17 24.1421.18Nut
18 28.7111.05BELLEVILLE
19 24.6481.18WASHER 8.4 DIN125
20 22.3419.24Screw
21 000.50.330Decal
22 000.50.349Type plate
23 000.49.637LABEL
24 000.50.304Decal
27 000.31.182SPRING
28 079.26.875Deflector
29 079.26.652Rail assy.
30 000.02.493SCREW
31 079.26.651Mower housing
32 079.29.677Wheel cap
33 079.29.166Wheel bolt
34 079.30.850Wheel assy. D 180
36 24.8195.18Spring washer
37 24.1421.18Nut
39 24.8190.22Lockwasher
40 090.26.348LOCK WASHER
41 079.77.879BLADE
44 090.26.387Washer
46 079.77.053Friction washer
47 079.77.352Blade hub
48 000.12.026key
49 24.1426.318
50 24.6273.40Shim
51 24.6487.20Washer
52 079.26.136RING
53 090.64.966Motor Briggs &
53A 090.64.967ENGINE
54 21.1443.78Screw
55 21.1443.83Screw
57 079.80.237Grass catcher
58 079.80.111GRIP
59 21.1443.79Screw
60 079.26.027ROD
61 28.3595.54RETAINING WASHER
62 079.05.304WIRE SLEEVE
72 079.29.589Adjusting plate
73 079.29.295Adjusting arm
74 079.29.735LVR ASM:HGT:L0-WHL
75 28.7111.50Spring Washer 25x1
76 079.29.178Screw
78 090.93.811BATTERY 12V 2,5AH
79 21.1443.42Screw
80 24.6486.13Washer
85 000.70.261CABLE STRAP
86 000.81.348Clamp
87 090.93.763Ignition look
88 000.37.484TUBING-SPRING COVER
89 000.75.941Guide bush
90 090.93.762Battery scharg.
91 23.5417.75Screw
92 079.26.138Bearing bracket
93 22.3419.24Screw
94 24.8195.56SPRING LOCK WASHER/DIA 8
95 24.1421.18Nut
96 21.1441.25SCREW HEX M5x12 DIN 933-8.8
97 24.1426.12NYL STOP NUT M5 DIN 985-8
98 000.75.941Guide bush
99 079.19.332Support
100 079.19.324Pulley
101 079.19.344Look plate
102 32.5427.65
103 24.8190.12Lock washer
104 24.1423.12Nut
105 21.1441.46SCREW HEX M5x12 DIN 933-8.8
106 24.6481.14WASHER A6.4 DIN 125-ST
107 24.8195.14LOCK WASHER
108 24.1421.14Nut
109 079.19.330Tension lever
110 079.19.333Sleeve
111 24.6486.18WASHER A8.4 DIN 9021
112 079.19.346Washer
113 26.1027.04Ball bearing
114 21.1441.74Screw
115 24.1426.18NYL STOP NUT M5 DIN 985-8
116 24.1441.70
117 24.6486.18WASHER A8.4 DIN 9021
118 24.1426.18NYL STOP NUT M5 DIN 985-8
119 000.31.131SPRING, GOVERNOR
120 000.34.293Cover
121 079.26.137COVER
122 000.02.337Screw
123 22.6417.18Screw
124 24.6486.13Washer
125 23.5421.93Screw
126 24.6481.12WASHER A5.3 DIN 125-ST
127 24.1421.12Nut
128 000.49.768Decal
129 000.50.351Decal
130 079.06.063Bracket frame cable
131 23.5422.00CROOS RECESSED RAISED CHEESE
132 24.6481.12WASHER A5.3 DIN 125-ST
133 24.1426.12NYL STOP NUT M5 DIN 985-8
134 079.06.935BAIL
135 079.19.613Drive control
137 24.6486.15Washer A5.3 DIN 9021-ST
138 24.8195.12LOCK WASHER
139 000.50.031Decal
140 079.25.668FLANGE
141 24.6487.20Washer
142 24.8195.56SPRING LOCK WASHER/DIA 8
143 24.1421.18Nut
144 24.6273.37SHIM
145 24.6273.39Shim
146 24.6486.18WASHER A8.4 DIN 9021
147 24.6481.18WASHER 8.4 DIN125
148 24.1426.12NYL STOP NUT M5 DIN 985-8
149 079.11.346Clamp
